Endüstriyel işlemede yetersiz veya aşırı karıştırma yoğunluğu, ürün verimini, parti tutarlılığını ve enerji tüketimini doğrudan etkiler. Operatörler, kesin akış hedeflerine ulaşmak için sürekli baskıyla karşı karşıyadır. Atıkları en aza indirmeli ve hassas ürünleri korumalısınız. Üretimi ölçeklendiren veya değişken akışkan viskoziteleriyle ilgilenen tesisler için karıştırma yoğunluğunun nasıl kontrol edileceğini anlamak kritik bir satın alma ve operasyonel gerekliliktir. Değişen akışkan özelliklerine uyum sağlayabilecek güvenilir sistemlere ihtiyacınız var. Ekipman ayarlanamazsa mekanik yorulma ve partilerin bozulması riskiyle karşı karşıya kalırsınız.

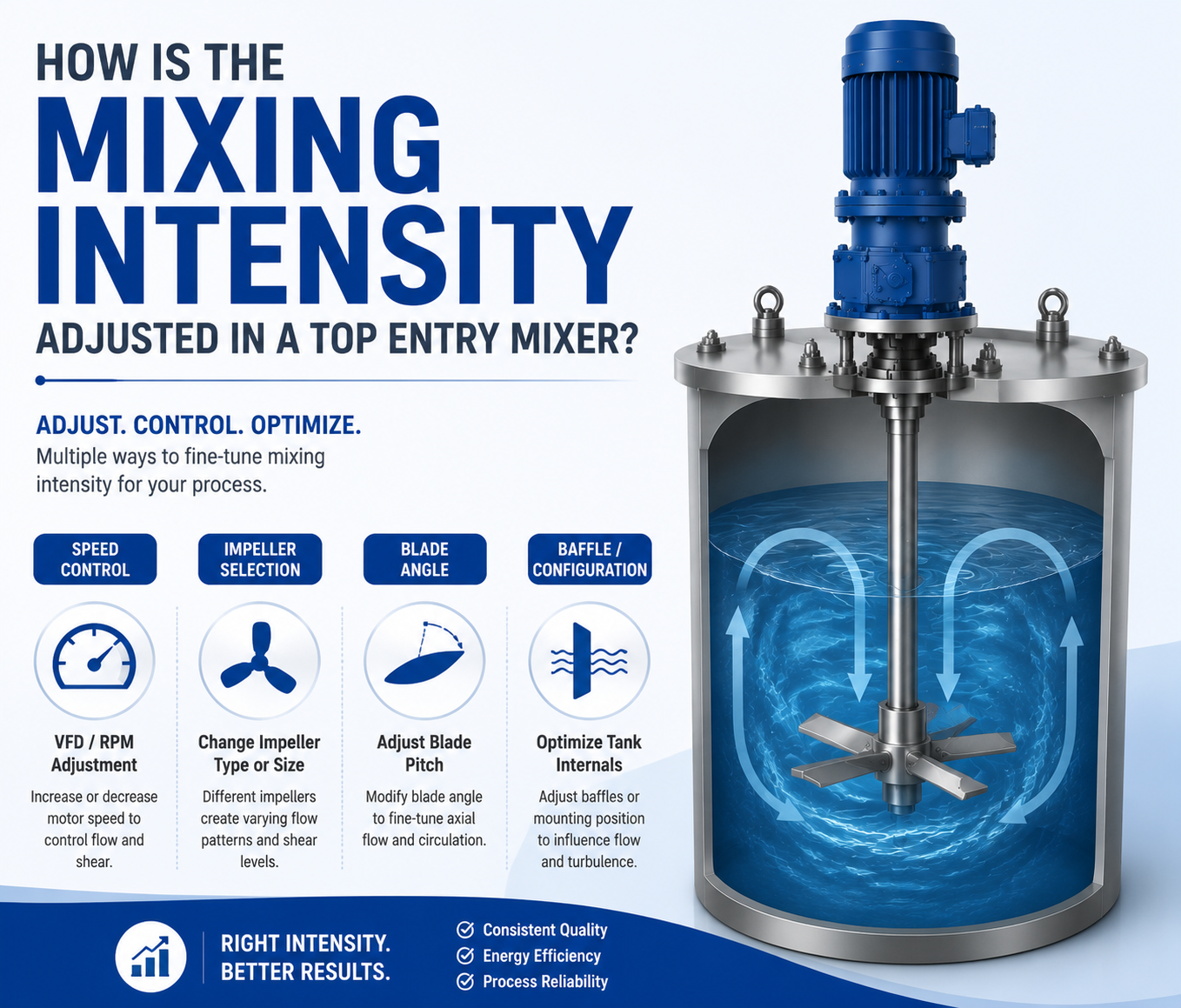

Bu kılavuzda karıştırma yoğunluğunu ayarlamak için kullanılan elektronik, mekanik ve yapısal yöntemler açıklanmaktadır. Prosesiniz için doğru ekipmanı değerlendirmek ve belirlemek için net bir çerçeve sağlıyoruz. Tahrik konfigürasyonlarını, pervane geometrilerini ve tankın iç dinamiklerini inceleyeceğiz. Akışkan operasyonlarınızı sistematik olarak nasıl optimize edeceğinizi öğreneceksiniz.
Elektronik Kontrol: Değişken Frekanslı Sürücüler (VFD'ler), çoklu ürün toplu işleme için gerçek zamanlı, hassas RPM ayarlamaları sağlar.
Mekanik Konfigürasyon: Şanzıman oranları ve motor boyutları, mikserin temel torkunu ve maksimum yoğunluk sınırlarını belirler.
Pervane Geometrisi: Pervane türlerinin (eksenel ve radyal, kanat aralığı, çap) ayarlanması veya değiştirilmesi, kesme ve toplu akış arasındaki dengeyi temelden değiştirir.
Dahili Tank Dinamiği: Bölme konfigürasyonlarının veya merkez dışı montaj açılarının değiştirilmesi, motor hızını değiştirmeden akış düzenlerini ve türbülansı değiştirir.
'Yoğunluk' tek, statik bir ölçüm değildir. Akışkan hızı ve türbülans arasında hesaplanan dengeyi temsil eder. Mühendisler bu kuvvetlere sıklıkla toplu akış ve kayma gerilimi adını verirler. İstediğiniz proses sonucunu elde etmek için bunları doğru şekilde dengelemeniz gerekir.
Akış rejiminizi anlamadan yoğunluğu etkili bir şekilde ayarlayamazsınız. Proses mühendisleri akışkan durumunu değerlendirmek için Reynolds Sayısını (Re) kullanır. Bu boyutsuz sayı, prosesinizin laminer, geçişli veya türbülanslı akış durumları gerektirip gerektirmediğini belirlemenize yardımcı olur.
Tablo: Akış Rejimleri ve Reynolds Sayısı Yönergeleri |
|||
Akış Rejimi |
Reynolds Sayısı (Yeniden) Aralığı |
Tipik Akışkan Davranışı |
Gerekli Mikser Yoğunluğu Odağı |
|---|---|---|---|
Laminer |
10'dan az |
Oldukça viskoz, yavaş hareket eden katmanlar. |
Yüksek tork, geniş pervane çapı. |
Geçiş |
10 ila 10.000 |
Yumuşak akışa karışan hafif türbülans. |
Dengeli hız ve orta düzeyde kesme. |
Çalkantılı |
10.000'den fazla |
Hızlı, kaotik sıvı hareketi. Düşük viskozite. |
Yüksek hızlı, lokalize yüksek kesme bölgeleri. |
Yoğunluk ayarı için bir yöntem seçmeden önce kesin sonucu tanımlamanız gerekir. A üstten girişli mikser birçok farklı uygulamaya hizmet eder. Bazı prosesler ağır katıların tam olarak süspansiyonunu gerektirir. Diğerleri hızlı gaz dağılımına veya agresif kimyasal reaksiyonlara ihtiyaç duyar. Nihai hedefi bilmek, makineyi nasıl ayarlayacağınızı belirler.
Daha fazla güç her zaman daha iyi sonuçlar anlamına gelmez. Aşırı karıştırma ciddi riskler doğurur. Özel polimerler, topaklaştırıcılar veya hassas biyolojik kültürler gibi kesmeye duyarlı malzemeleri bozabilir. Tersine, az karıştırma, harmanlanmamış bölgeler bırakır. Bu ölü noktalar tutarsız konsantrasyonlara neden olur ve tüm üretim partilerini mahveder.
En İyi Uygulama: Mikser devrini artırmadan önce daima en hassas ürün bileşeninizin izin verilen maksimum kesme hızını ölçün.
Yaygın Hata: Sıvı yüzeyde 'çok hareketsiz' göründüğü için motor hızını artırmak, tankın iç dolaşımını göz ardı etmek.
Elektronik hız kontrolü, yoğunluğu ayarlamak için en dinamik çözüm kategorisini temsil eder. Modern tesisler, değişen üretim taleplerini yönetmek için bu teknolojiye büyük ölçüde güveniyor.
Değişken Frekanslı Sürücüler (VFD'ler), motora sağlanan elektrik frekansını modüle eder. Bu frekansı değiştirerek operatörlerin dönüş hızını (RPM) sorunsuz bir şekilde yukarı veya aşağı ölçeklendirmesine olanak tanır. Yoğunluğu dijital kontrol panelinden gerçek zamanlı olarak ayarlayabilirsiniz. Motor, frekans sinyalindeki değişikliklere anında yanıt verir.
VFD'ler inanılmaz esneklik sunar. Çok ürünlü kaplar için idealdirler. Aynı tankta farklı viskoziteler çalıştırıyorsanız farklı karıştırma hızlarına ihtiyacınız olur. Bir VFD bu geçişi kolaylıkla gerçekleştirir. Ayrıca enerji verimliliği de önemli ölçüde artıyor. Basit tutma aşamaları sırasında hızın azaltılması güç tüketimini azaltır. Agresif karıştırmanın gerekli olmadığı durumlarda enerji israfına son verirsiniz.
VFD'yi herhangi bir motora bağlayamazsınız. VFD'ler uyumlu invertör görev motorları gerektirir. Standart motorlar soğutma için dahili bir fana ihtiyaç duyar. Standart bir motoru VFD aracılığıyla yavaşlatırsanız fan da yavaşlar. Motor aşırı ısınacak ve yanacaktır. İnverter görev motorları bu düşük hızlı termal zorlukların üstesinden güvenli bir şekilde gelir.
Ayrıca çalışma ortamınızı da değerlendirmelisiniz. VFD'ler uygun elektrik muhafazalarını gerektirir. Hassas elektronikleri nemden ve tozdan korumak için doğru NEMA değerlerini belirtmeniz gerekir. Zorlu veya patlayıcı ortamlarda çalışıyorsanız sıkı ATEX veya tehlikeli konum uyumluluğu zorunludur.
Mekanik güç aktarımı, karıştırma yoğunluğunuzun temelini oluşturur. VFD'ler dinamik kontrol sunarken, dişli kutuları ve motor boyutlandırması ekipmanınızın mutlak sınırlarını belirler.
Şanzıman, motor hızının mekanik olarak azaltılmasını belirler. Yüksek hızlı motor dönüşünü, büyük bir karıştırıcının gerektirdiği yüksek torklu, düşük hızlı dönüşe dönüştürür. Standart endüstriyel motorlar genellikle 1750 RPM'de döner. Çoğu karıştırma işlemi 20 ila 350 RPM arasında şaft hızları gerektirir. Şanzıman bu boşluğu dolduruyor.
Doğrudan tahrikli ve dişlisi azaltılmış konfigürasyonlar arasında seçim yapmalısınız. Bu seçim operasyonel yoğunluğunuzu kalıcı olarak etkiler.
Doğrudan Tahrikli Mikserler: Bu ünitelerde dişli kutusu yoktur. Yüksek devir ve düşük tork sunarlar. Tozların suda çözülmesi gibi düşük viskoziteli, yüksek kesmeli uygulamalar için mükemmel çalışırlar.
Dişlisi Azaltılmış Mikserler: Bu üniteler ağır hizmet tipi bir dişli kutusuna sahiptir. Düşük devir ve yüksek tork sunarlar. Yüksek viskoziteli harmanlama için gereklidirler. Ayrıca devasa çarkların ağır sıvıları ittiği büyük ölçekli katı süspansiyonlar için de bunlara ihtiyacınız vardır.
Dişli oranı ayarlamaları genellikle kalıcıdır. Bunları daha sonra değiştirmek, önemli ölçüde aksama süresi ve pahalı yedek parçalar gerektirir. Alıcılar, tedarik aşamasında gerekli maksimum torku belirlemelidir. Kurulum sonrası mekanik ayarlara güvenmeyin. Şanzımanı doğru şekilde boyutlandırmak, üstten girişli karıştırıcı, amaçlanan en ağır sıvıyı durmadan idare edebilir.
Islak uç geometrik ayarlamaları yoğunluğu değiştirmenin son derece etkili bir yolunu sunar. Pervanenin fiziksel tasarımı, mekanik enerjinin akışkana nasıl aktarılacağını belirler.
Toplu akış ve kayma arasındaki dengeyi değiştirmek için çeşitli geometrik faktörleri değiştirebilirsiniz. Bu fiziksel değişiklikler akışkanlar dinamiğini tamamen yeniden şekillendirir.
Pervane Tipi: Pervane stillerinin değiştirilmesi akış yönünü değiştirir. Eksenel akışlı türbinler düşük kesmeyle yüksek akış üretir. Sıvıyı yukarı ve aşağı iterler. Rushton türbinleri yüksek kesme ve radyal akış üretir. Sıvıyı tank duvarlarına doğru dışarı doğru iterler.
Çap ve Hatve: Bıçak çapının arttırılması, güç çekişini katlanarak artırır. Bıçak açısının dikleştirilmesi, dönüş başına daha fazla sıvının zorlanmasına neden olur. Her iki eylem de karıştırma yoğunluğunu büyük ölçüde artırır.
Çok Kademeli Konfigürasyonlar: Derin tanklar genellikle üst kısımda zayıf karışımdan muzdariptir. Aynı şafta ikinci veya üçüncü bir pervanenin eklenmesi, yoğunluğun tüm dikey sıvı kolonu boyunca eşit şekilde yönetilmesini sağlar.
Tablo: Yaygın Pervane Tipleri ve Yoğunluk Profilleri |
|||
Pervane Kategorisi |
Birincil Akış Yönü |
Kayma Seviyesi |
En İyi Uygulama |
|---|---|---|---|
Deniz Pervanesi |
Eksenel (Aşağıya doğru) |
Düşük |
Hafif sıvıları karıştırıp çökelmeyi önler. |
Eğimli Kanatlı Türbin |
Eksenel / Karışık |
Ilıman |
Genel kimyasal karıştırma, ısı transferi. |
Rushton Türbini |
Radyal (Dışa doğru) |
Yüksek |
Gaz dispersiyonu, agresif emülsiyon oluşumu. |
Tek bir pervanenin tüm proseslere uyduğunu varsaymak yaygın bir arıza noktasıdır. Yeni ürün grupları ortaya çıktıkça sıvının viskozitesi sıklıkla değişir. Tedarik ekipleri, değiştirilebilir göbeklere sahip mikserlere öncelik vermelidir. Bu modüler tasarım, süreç değişkenleri değiştiğinde bakım ekiplerinin kanatların cıvatalarını açmasına ve pervane stillerini kolayca değiştirmesine olanak tanır.
Gemi optimizasyonu motor hızı kadar önemlidir. Karıştırıcının etrafındaki ortamı değiştirmek akışkan dinamiğinin kontrol edilmesine yardımcı olur. Uygulanan yoğunluktan yararlanmak için sıvının tankın içinde nasıl davranacağını yönetmelisiniz.
Tank duvarlarına sabit saptırma plakalarının takılması standart bir endüstri uygulamasıdır. Bölmeler olmadan, merkeze monteli bir karıştırıcı, sıvıyı basitçe bir daire şeklinde döndürür. Bu olguya katı cisim dönüşü diyoruz. Sıvı karıştırıcının yanında döner, bu da çok az gerçek karıştırmanın meydana geldiği anlamına gelir. Bölmeler bu dairesel dönüşü bozar. Dönen enerjiyi yoğun dikey ve radyal türbülansa dönüştürürler. Bu, ekipmanınızın etkili yoğunluğunu en üst düzeye çıkarır.
Bazen bölmeleri kullanamazsınız. Örneğin, kesinlikle hijyenik olan ortamlar ciddi temizlik riskleri taşır. Bölmeler bakterilerin saklanabileceği yarıklar oluşturur. Eğer bölmeleri takamıyorsanız, cihazınızın montaj açısını ayarlamanız gerekir. üst giriş tankı karıştırıcısı . Ofset veya açılı montaj kullanmak yapay bir bölme etkisi yaratır. Asimetrik konum, girdabı doğal olarak bozar ve dahili donanım gerektirmeden karıştırma yoğunluğunu artırır.
Sıhhi uygulamalar dikkatli planlama gerektirir. Yerinde Temizleme (CIP) ve Yerinde Sterilize Etme (SIP) protokolleri belirli dahili yapılandırmaları belirler. Tüm ıslanan parçaların çatlaksız kalmasını sağlamalısınız. Bu uyumluluk gereksinimi, geleneksel bölme kullanımını ciddi şekilde sınırlamaktadır. Mühendisler, hedef yoğunluk seviyelerine ulaşmak için ağırlıklı olarak açılı montaja ve son derece cilalı, özel sıhhi pervanelere güvenmek zorundadır.
Doğru ayarlama stratejisini seçmek, üretim ortamınızı analiz etmeyi gerektirir. Mekanik seçimlerinizi günlük operasyonel gerçeklerinizle uyumlu hale getirmelisiniz.
Üretim ortamlarını iki ana kategoriye ayırıyoruz. Her biri yoğunluk kontrolüne farklı bir yaklaşım gerektirir.
Sabit Proses (Tek Ürün): Tesisiniz sürekli olarak aynı akışkanı üretiyorsa mekanik optimizasyona öncelik verin. Hassas bir dişli oranı ve kalıcı olarak sabitlenmiş bir pervane seçin. Bu strateji sağlam bir güvenilirlik sunar. Tarif asla değişmediğinde elektronik sürücülerin karmaşıklığından kaçınırsınız.
Değişken Proses (Fason Üretim): Tesisiniz fason üretim yapıyorsa, her gün farklı kimyasalları işlersiniz. VFD'lere ve değiştirilebilir pervanelere öncelik verin. Bu konfigürasyon maksimum operasyonel esneklik sağlar. Her yeni toplu tarif için yoğunluk parametrelerini anında ayarlayabilirsiniz.
Operasyonel gereksinimlerinizi tahmin etmeyin. Sıvı viskozitelerinizi tam olarak centipoise (cps) cinsinden tanımlayın. Belirli ağırlıkları kaydedin ve tam tank geometrilerinizi detaylandırın. Bu verileri topladıktan sonra bir uygulama mühendisine danışın. Hesaplamalı Akışkanlar Dinamiği (CFD) modellemesini çalıştıracaklar. CFD yazılımı akışkan davranışını dijital olarak simüle eder. Bu adım, ekipmanı sipariş etmeden önce mükemmel ayar mekanizmalarını belirtmenizi garanti eder.
Üstten girişli mikserlerdeki karıştırma yoğunluğu bileşik bir çıktıdır. Bunu elektronik olarak VFD'ler yoluyla, mekanik olarak dişli redüksiyonları yoluyla ve geometrik olarak çarklar ve tank saptırma plakaları aracılığıyla kontrol edersiniz. Hiçbir bileşen tek başına çalışmaz. Süreç başarısı elde etmek için hepsini dengelemeniz gerekir.
Yalnızca hız ayarlarına güvenmek son derece verimsizdir. Gerçek proses optimizasyonu, motor torkunun, pervane tasarımının ve tank dinamiğinin hizalanmasını gerektirir. Bu faktörlerden herhangi birinin göz ardı edilmesi, enerji israfına ve düşük parti kalitesine yol açar. Ekipman tasarımınızı tamamlamadan önce süreç kısıtlamalarınızı tam olarak anlayın.
Mevcut sıvı proseslerinizi denetlemek için bir karıştırma uzmanıyla iletişime geçin. Tam operasyonel parametrelerinize göre son derece özel bir teklif isteyin. Bu proaktif adımların atılması, ekipmanınızın üretim taleplerinizle zahmetsizce ölçeklendirilmesini sağlar.
C: Hayır. Daha büyük bir motor mevcut gücü artırır, ancak dişli kutusu oranı, şaft çapı veya pervane boyutu değiştirilmeden ekstra güç, verimli bir şekilde artan karıştırma yoğunluğuna dönüşmeyecektir. Ayrıca ciddi mekanik arıza riskine neden olabilir ve mevcut şaftın bükülmesine neden olabilir.
C: Viskozite arttıkça sıvı doğal olarak türbülansı azaltır. Daha yüksek viskoziteli sıvılarda aynı karıştırma yoğunluğunu korumak, daha yüksek tork, daha büyük pervaneler ve sıvı durgunluğunu önlemek için genellikle eksenel akış tasarımlarından radyal akış tasarımlarına geçiş gerektirir.
C: Çoğu merkeze monteli uygulamada evet. Bölmeler olmadan, sıvı bir girdap içinde dönecektir. Bu, karıştırma yoğunluğunu büyük ölçüde azaltır ve aşırı titreşime neden olur. Bölmeler mümkün değilse açılı, merkezden uzakta bir montaj stratejisi kullanmalısınız.
C: Gerçek zamanlı, partiden partiye ayarlamalara ihtiyacınız varsa, VFD üstündür. Üretim hattını tamamen farklı bir ürün tipiyle kalıcı olarak değiştiriyorsanız, pervane ve dişli kutusundaki mekanik değişiklik en güvenilir çözümü sağlar.
