Průmyslové míchání do značné míry spoléhá na mechanickou stabilitu, aby byla zachována nepřetržitá výroba. A Míchadlo s horním vstupem funguje jako převislá konzolová zátěž, díky čemuž je přirozeně citlivé na silné dynamické síly. Ignorování dynamiky hřídele během fáze specifikace vede k předčasnému selhání mechanické ucpávky, zrychlenému opotřebení ložisek, prudkým rezonančním ohybovým vibracím a katastrofálnímu zlomení hřídele, což má za následek nákladné neplánované odstávky. Specifikace spolehlivé jednotky vyžaduje pečlivé vyhodnocení vztahu mezi délkou hřídele, průměrem hřídele, hmotností oběžného kola a první boční vlastní frekvencí systému (kritickou rychlostí). Prozkoumáme, jak se tyto proměnné vzájemně ovlivňují a určují spolehlivost zařízení na výrobní úrovni.
Každý fyzický objekt má přirozenou frekvenci. Když se oběžné kolo otáčí v nádrži, vytváří menší nevyvážené síly. Tyto síly vytvářejí podél hřídele harmonické buzení. Pokud se rychlost otáčení shoduje s vlastní frekvencí hřídele, dochází k rezonanci. Tato specifická rotační rychlost je první boční vlastní frekvencí. Inženýři tomu běžně říkají kritická rychlost. Při této rychlosti ztrácí systém schopnost tlumit vibrace. Amplituda výchylky hřídele se rychle násobí. Tato rezonance způsobuje prudké otřesy. Ničí mechanické ucpávky a rozbíjí ložiska převodovky.
Mnoho operátorů se mylně domnívá, že nebezpečí existuje pouze při přesné špičce kritické rychlosti. To představuje nebezpečnou mylnou představu známou jako nebezpečí přiblížení. Vysoká amplituda výchylky začíná dlouho před dosažením přesné rezonanční frekvence. Jak se provozní rychlost blíží kritickému prahu, strukturální napětí rychle eskaluje. Hřídel se začne agresivně vychylovat od své skutečné středové osy. Tato výchylka vytváří okamžité radiální namáhání převodovky. Silně namáhá montážní přírubu. Kapalinové tlumení začíná selhávat. S tímto nebezpečím přiblížení musíte počítat během počáteční fáze návrhu, abyste předešli předčasnému opotřebení součástí.
V polních aplikacích můžete vizuálně pozorovat nebezpečí přiblížení. Hřídel běžící při 40 % své kritické rychlosti může vykazovat házivost 0,05 palce na těsnění. Zatlačte na stejný hřídel na 85 % jeho kritické rychlosti a házení může vyskočit na 0,25 palce nebo více, dokonce ještě předtím, než zasáhne plnou rezonanci. Tento boční pohyb ničí těsné tolerance vyžadované mechanickými ucpávkami. Čela se oddělí, procesní kapalina uniká a těsnění selže dlouho předtím, než se hřídel skutečně zlomí.
Standardní míchadlo funguje jako závěsné břemeno. Hřídel visí zavěšena na pohonné jednotce nad nádrží. Na dně nádoby není žádná podpěra. Tato konfigurace funguje přesně jako konzolový nosník. Vzdálenost od nejnižšího ložiska pohonu ke spodnímu oběžnému kolu určuje ohybový moment. Jak se hřídel otáčí, odpor kapaliny tlačí na lopatky oběžného kola. To vytváří boční síly, které se pokoušejí ohnout hřídel směrem od středové osy.

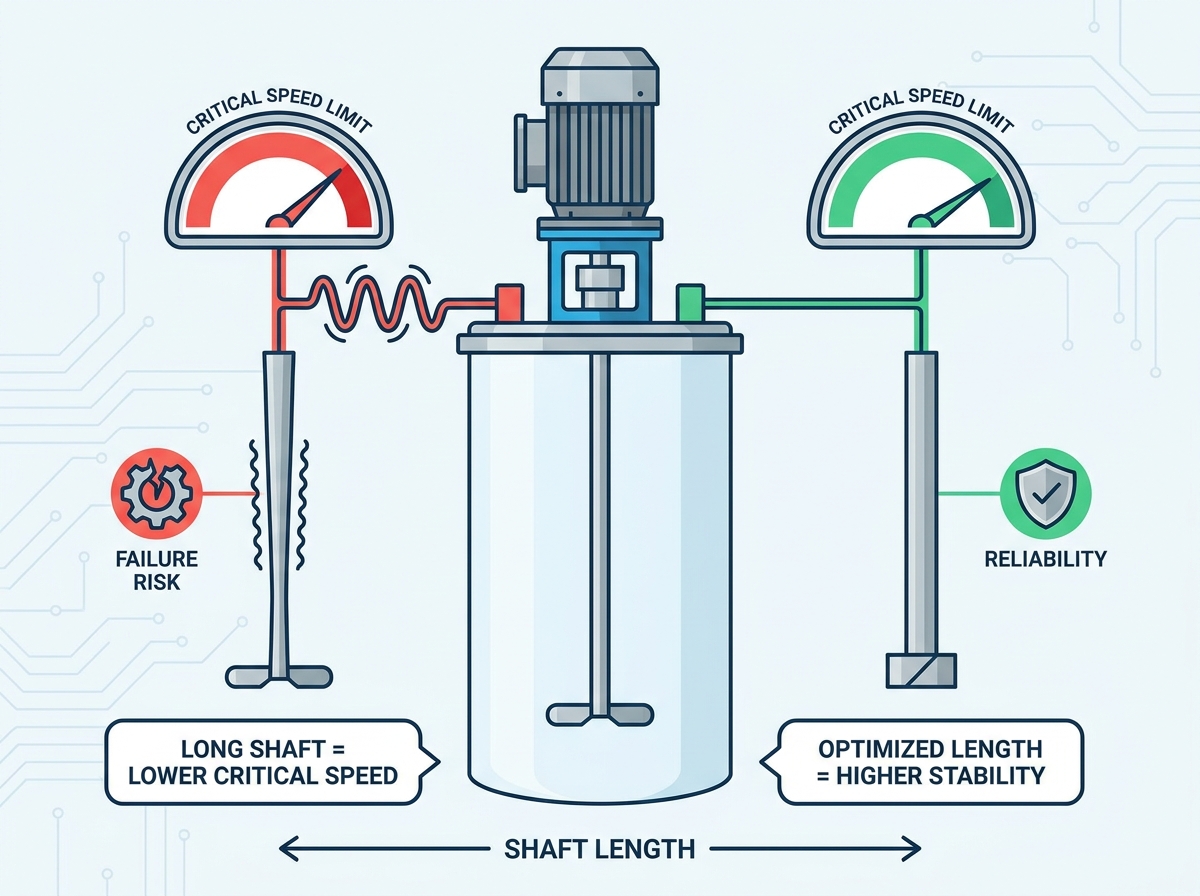

Délka hřídele působí jako nejdominantnější proměnná ve výpočtech průhybu. Průhyb neroste lineárně s délkou. Zvyšuje se kubicky. Pokud zdvojnásobíte délku hřídele, průhyb se zvýší o faktor osm. Díky tomuto exponenciálnímu vztahu je míchání v hluboké nádrži velmi složité. Vyžaduje přísné technické kontroly, aby se zabránilo katastrofálnímu selhání. Menší nevyváženost ve spodní části dlouhé hřídele vytváří masivní páku proti horním ložiskům. Řízení tohoto konzolového efektu zůstává primární výzvou v mechanické konstrukci míchadla.
Zvažte praktický scénář v terénu zahrnující 10stopý dřík versus 20stopý dřík přesně stejného průměru. 20stopá hřídel se při stejném hydraulickém zatížení neohne dvakrát tolik. Prohýbá se osmkrát tolik. Toto masivní zvýšení průhybu znamená, že nemůžete jednoduše zvětšit konstrukci mixéru prodloužením trubky. Musíte kompletně přepracovat pohon, rozpětí ložisek a průměr hřídele, abyste zvládli exponenciální nárůst ohybových sil.
Přesné modelování kritické rychlosti vyžaduje přesné rozměrové vstupy. Odhady a aproximace vedou k selhání zařízení. První požadovaný rozměr je celková délka hřídele. Musíte to změřit od držáku směšovače přímo k absolutnímu konci hřídele. Druhým kritickým rozměrem je rozpětí ložisek. To představuje vzdálenost mezi horním a spodním ložiskem uvnitř krytu pohonu míchadla.
Musíte také zmapovat přesné umístění více oběžných kol. Technici potřebují přesnou vzdálenost od horního oběžného kola ke dnu hřídele. Potřebují také vzdálenost mezi každým nábojem oběžného kola. Tyto rozměry vstupují do hmotově elastických modelů. Modely počítají, jak se hřídel ohne při dynamickém zatížení. Dokonce i posun o několik palců v umístění oběžného kola drasticky mění práh kritické rychlosti.
Aby bylo zajištěno přesné modelování, musí terénní inženýři dodržovat přísný protokol měření:
Hmota oběžného kola přímo ovlivňuje vlastní frekvenci sestavy hřídele. Přidáním hmotnosti na konec konzolového paprsku se sníží jeho rezonanční frekvence. Těžká oběžná kola snižují prahovou hodnotu kritické rychlosti. To nutí míchadlo pracovat při nižších otáčkách, aby byly zachovány bezpečnostní rezervy. Vysoce účinná křídlová oběžná kola váží méně než tradiční turbíny s šikmými lopatkami. Výběr lehčích oběžných kol často pomáhá inženýrům udržovat bezpečné provozní rychlosti na dlouhých hřídelích.
Konfigurace s více oběžnými koly zvyšují mechanické riziko. Umístění druhého nebo třetího oběžného kola na dlouhou hřídel přidává významnou hmotnost. Vytváří také několik bodů bočního odporu tekutin. Každé oběžné kolo působí jako odlišné bodové zatížení na konzolovém nosníku. Inženýři musí vypočítat kombinovanou hmotnost a konkrétní umístění každého náboje. Posunutím horního oběžného kola dále dolů po hřídeli se sníží kritické otáčky. Správné umístění vyžaduje vyvážení požadavků na proces míchání s limity mechanické stability.
Pohonná jednotka míchačky poskytuje jedinou konstrukční podporu pro konzolový hřídel. Vzdálenost mezi horním a spodním ložiskem uvnitř tohoto pohonu je rozpětí ložiska. Toto rozpětí určuje celkovou tuhost sestavy. Úzké rozpětí ložisek umožňuje, aby se hřídel pod zatížením mírně otáčela. Toto otáčení zesiluje výchylku na dně nádrže. Snižuje kritickou rychlost a zvyšuje riziko selhání těsnění.
Širší rozpětí ložisek zvyšuje tuhost celé sestavy. Zablokuje horní část hřídele pevně na místě. Tato zvýšená tuhost zvyšuje kritickou rychlost. Umožňuje inženýrům navrhovat delší přesahující hřídele bez nutnosti spodních podpěr. Speciálně z tohoto důvodu jsou vysoce výkonné směšovací převodovky vybaveny prodlouženými ložiskovými skříněmi. Investice do pohonu s velkým rozpětím ložisek poskytuje základ pro dlouhodobou mechanickou spolehlivost.
Fluid zajišťuje přirozené tlumení vibrací. Když spustíte míchadlo v plné nádrži, kapalina odolává bočnímu pohybu hřídele. Toto kapalinové tlumení potlačuje rezonanci a stabilizuje zařízení. Míchací procesy však zřídka zůstávají statické. Operátoři často stahují nádrže, když je míchačka v chodu. Provozují také míchačky během cyklů plnění a vyprázdnění.
Když hladina kapaliny klesne pod oběžné kolo, oběžné kolo pracuje ve vzduchu. Tlumení klesne téměř na nulu. Bez odporu vůči tekutině se hřídel stává vysoce náchylnou k prudkým vibracím. Výpočty kritické rychlosti musí počítat s tímto nejhorším scénářem. Inženýři musí zkonstruovat hřídel tak, aby bezpečně procházel zónami kritické rychlosti za předpokladu nulového tlumení kapalinou. Nezohlednění provozu na vzduchu vede k ohnutým hřídelím během běžných postupů vyprazdňování nádrže.
Technické normy předepisují přísné bezpečnostní limity pro rychlost otáčení. Trvalé provozní rychlosti musí zůstat hluboko pod první kritickou rychlostí. Doporučení průmyslového standardu omezuje provoz na 65 % kritické rychlosti pro nepodporované konzolové hřídele. Tato konzervativní rezerva poskytuje široký bezpečnostní nárazník. Chrání zařízení před nebezpečím přiblížení, o kterém jsme hovořili dříve. Zajišťuje, že hřídel zůstane stabilní i za kolísajících podmínek procesu.
U vysoce tuhých systémů nebo podepřených hřídelí mohou inženýři povolit provoz až do 80 % kritické rychlosti. To představuje absolutní maximální bezpečný limit. Nikdy nesmíte pracovat nepřetržitě nad touto hranicí. Tyto bezpečnostní rezervy zohledňují výrobní tolerance v materiálu hřídele. Způsobují postupné opotřebení ložisek v průběhu času. Poskytují také pufr pro různé viskozity kapalin a neočekávané změny hustoty během procesu míchání.
Operace mimo tyto hranice vyvolává katastrofu. Pokud proces vyžaduje vyšší otáčky za minutu k dosažení požadované intenzity míchání, nemůžete jednoduše zrychlit motor. Musíte přepracovat hřídel, abyste zvýšili jeho vlastní frekvenci. To obvykle znamená zvětšení průměru hřídele nebo přechod na duté trubkové provedení. Pravidlo 65 % je tvrdý mechanický limit, nikoli flexibilní vodítko.
Mnoho operátorů předpokládá, že měniče s proměnnou frekvencí (VFD) odstraňují kritické problémy s rychlostí. Toto je nesprávné. VFD řídí otáčky motoru, ale nemůže změnit fyzickou vlastní frekvenci hřídele. Pokud je směšovač navržen tak, aby pracoval nad svou první kritickou rychlostí (superkritický provoz), musí během spouštění a vypínání projít rezonanční zónou. V této zóně se nemůžete bezpečně zdržovat.
Do VFD musíte naprogramovat rozsah +/- 20 % 'Block-Out Speed'. Toto naprogramování nutí pohon k rychlé akceleraci přes zónu kritické rychlosti. Zabraňuje obsluze ručně nastavovat otáčky v rámci rezonančního frekvenčního pásma. Pro standardní podkritické mixéry musíte naprogramovat limit 'Nepřekračovat rychlost'. Tento pevný limit zabraňuje náhodnému ručnímu překročení rychlosti. Zajišťuje, že zařízení za žádných okolností nikdy nevstoupí do nebezpečné rezonanční zóny.
Chcete-li správně nakonfigurovat VFD pro superkritický mixér, postupujte takto:
Když tank vyžaduje dlouhou hřídel, musí inženýři zvýšit tuhost, aby udrželi bezpečné meze kritické rychlosti. Nejpřímější řešení zahrnuje zvýšení průměru hřídele. Zvětšením průměru se drasticky zvýší moment setrvačnosti. Díky tomu je hřídel výrazně tužší. Tužší hřídel má vyšší vlastní frekvenci. To umožňuje směšovači pracovat bezpečně při požadovaných rychlostech procesu bez vstupu do rezonance.
Toto řešení zahrnuje výrazné mechanické kompromisy. Silnější pevné hřídele váží podstatně více. Tato zvýšená hmotnost vyžaduje větší, dražší převodovky, aby zvládly axiální zatížení. Vyžaduje také těžší montážní konstrukce na střeše nádrže. Počáteční kapitálové výdaje se výrazně zvyšují. Tento přístup však poskytuje nejrobustnější a bezúdržbové řešení pro aplikace s hlubokými nádržemi.
Inženýři často používají duté trubkové hřídele k optimalizaci poměru hmoty k tuhosti. Dutá trubka poskytuje téměř stejný odpor v ohybu jako plná hřídel o stejném vnějším průměru. Váží však výrazně méně. Toto snížení hmotnosti zvyšuje práh kritické rychlosti. Umožňuje delší délky hřídele bez nutnosti masivních modernizací převodovky. Duté hřídele představují elegantní mechanické řešení pro extrémně hluboké nádrže.
Navzdory svým mechanickým výhodám představují duté hřídele specifické provozní problémy. Je obtížné je použít v sanitárních aplikacích. Dutý vnitřek představuje riziko, pokud procesní kapalina poruší svary. Čištění a sterilizace poškozeného dutého hřídele je téměř nemožné. Kromě toho duté hřídele vyžadují specializovanou výrobu a přesné svařování, aby byla zajištěna dokonalá soustřednost. Jakékoli házení ve výrobním procesu neguje dynamické výhody dutého designu.
Když délka hřídele překročí fyzikální limity konzolové konstrukce, inženýři použijí spodní stabilní ložiska. Instalace ložiska na dno nádrže ukotví konec hřídele. To zásadně mění dynamiku systému. Převádí hřídel z konzoly na jednoduše podepřený nosník. Tato úprava drasticky zvyšuje kritickou rychlost. Eliminuje exponenciální rizika průhybu spojená s příčnými zatíženími.
Spodní pevná ložiska byste měli používat pouze tehdy, je-li to nezbytně nutné. Představují vážná implementační rizika. Vyžadují vysokou údržbu a častou výměnu. Jsou ponořeny v procesní kapalině, což představuje vysoké riziko kontaminace produktu. Dosažení dokonalého vyrovnání mezi horním pohonem a spodním ložiskem je obtížné. Pokud se nádrž vyprázdní a ložisko dojede nasucho, rychle se opotřebuje. Než se uchýlíte ke spodním podpěrám, vždy odsajte možnosti průměru a duté hřídele.
| Technické řešení | Mechanická výhoda | Provozní kompromisy | Nejlepší scénář aplikace |
|---|---|---|---|
| Zvětšený průměr plného hřídele | Maximalizuje tuhost a přirozeně zvyšuje kritickou rychlost bez podpěr v nádrži. | Vyžaduje větší převodovky, těžší montážní příruby a vyšší počáteční investiční náklady. | Standardní průmyslové míchání se středními až hlubokými nádržemi vyžadujícími nízkou údržbu. |
| Dutý trubkový hřídel | Optimalizuje poměr hmoty a tuhosti a umožňuje dlouhé délky s nižší celkovou hmotností. | Obtížné na dezinfekci; vyžaduje vysoce specializovanou výrobu a přesné svařování. | Extrémně hluboké nádrže v nehygienických chemických nebo odpadních vodách. |
| Spodní pevné ložisko | Převádí konzolu na podepřený nosník, čímž eliminuje riziko exponenciálního vychýlení. | Vysoká údržba, riziko kontaminace produktu, rychlé opotřebení při suchém provozu. | Ultra-hluboké nádrže, kde je konzolové konstrukce fyzicky nemožné realizovat. |
Pořízení spolehlivého agitátor s horním vstupem vyžaduje od vašeho dodavatele náročná transparentní technická data. Neakceptujte jednoduché hodnocení rychlosti. Dejte kupujícím pokyn, aby požadovali komplexní výpočty kritické rychlosti. Vyžádejte si přesné údaje o rozpětí ložisek pro navrhovanou pohonnou jednotku. Vyžadovat analýzu konečných prvků (FEA) zprávy prokazující průhyb hřídele za podmínek maximálního zatížení. Transparentní prodejci tyto údaje ochotně poskytují.
Zajistěte, aby dodavatel ověřil první kritickou rychlost hřídele pomocí fyzických testovacích metod. Experimentální modální analýza nebo nárazové testování během validace produktu prokazuje přesnost jejich matematických modelů. Dále ověřte, že kalkulačka dodavatele zohledňuje specifickou tuhost montážní konstrukce. Perfektně navržená hřídel bude stále silně vibrovat, pokud je namontována na slabou střechu nádrže. Dynamický model musí zahrnovat konstrukční tuhost montážní trysky a nosných nosníků.
Nákup zařízení vyžaduje přísný rozhodovací rámec, který vyvažuje počáteční náklady a dlouhodobé provozní náklady. Upgrade na větší pohon a silnější hřídel zvyšuje počáteční kapitálové výdaje. Tato investice však často eliminuje potřebu spodních stabilních ložisek. Zabraňuje předčasnému selhání mechanické ucpávky. Chrání převodovku před nadměrným radiálním zatížením.
Porovnejte počáteční náklady na robustní konzolovou konstrukci s 10letými náklady na údržbu levnější alternativy. Výměna spodních stabilních ložisek vyžaduje vypuštění nádrže, vstup do omezeného prostoru a ztrátu výrobního času. Výměna rozbitých mechanických ucpávek zcela zastaví provoz. Investice do správné dynamiky hřídele předem přináší výrazně nižší zátěž údržby během životního cyklu. Vždy upřednostněte mechanickou stabilitu před nejnižší počáteční pořizovací cenou.
Mechanická spolehlivost při průmyslovém míchání vyžaduje respektování fyzikálních limitů délky hřídele a kritické rychlosti. Ignorování dynamiky převislých konzolových zatížení zaručuje předčasné selhání zařízení. Správná konstrukce vyžaduje přísné dodržování bezpečnostních rezerv, přesný výpočet ohybových momentů a důkladné pochopení účinků tlumení kapalin. Řízením těchto proměnných zajistíte nepřetržitý provoz bez vibrací.
Odpověď: Kritická rychlost je rychlost otáčení, při které provozní rychlost odpovídá první boční vlastní frekvenci sestavy hřídele a oběžného kola. Běh touto rychlostí způsobuje rezonanci. Rezonance zesiluje nevyvážené síly, což vede k prudkým vibracím, silnému vychýlení hřídele a rychlému mechanickému selhání těsnění a ložisek.
Odpověď: Inženýři vypočítají kritickou rychlost pomocí hmotnostně elastických modelů. Výpočet vyžaduje přesné proměnné: celkovou délku hřídele, průměr hřídele, elasticitu materiálu, hmotnost oběžného kola, rozpětí ložisek uvnitř pohonu a přesné umístění horního a spodního oběžného kola na hřídeli.
A: Běh kritickou rychlostí spouští rezonanční ohybové vibrace. Hřídel ztrácí schopnost tlumit síly a katastrofálně se vychyluje od své středové osy. Tento prudký pohyb ničí mechanické těsnění, rozbíjí ložiska převodovky a často vede k úplnému prasknutí hřídele.
Odpověď: Ne. Silná deformace a dynamické namáhání začnou rychle eskalovat, jak se provozní rychlost blíží kritické hranici. Riziko tohoto přístupu je důvodem, proč technické normy nařizují bezpečnostní rezervy, které omezují nepřetržitý provoz na 65 % až 80 % vypočítané kritické rychlosti.
A: Standardní míchačka funguje jako nepodporovaný konzolový nosník. Průhyb v konzolovém nosníku se kubicky zvyšuje s délkou. Zdvojnásobení délky hřídele zvyšuje boční vychýlení faktorem osm, díky čemuž jsou dlouhé hřídele vysoce náchylné na ohybové momenty a vibrace.
A: Blokovací rychlost je naprogramovaný rozsah +/- 20 % RPM, který nutí VFD rychle akcelerovat přes rezonanční zónu bez zastavení. Nepřekračovat rychlost je pevný horní limit naprogramovaný tak, aby zabránil tomu, aby mixér někdy dosáhl své kritické frekvence.
Odpověď: Ano, spodní stabilní ložisko ukotvuje hřídel, převádí ji na podepřený nosník a zvyšuje kritickou rychlost. Zavádí však vysoké požadavky na údržbu, potíže se zarovnáním a vážná rizika kontaminace produktu. Měli byste jej používat pouze tehdy, když extrémní délky hřídele znemožňují konstrukci konzol.
