Míchání v nádrži na čištění odpadních vod: Výběr míchadla s bočním vstupem pro vyrovnání a kontrolu pevných látek

Neadekvátní míchání při čištění odpadních vod vytváří vážné provozní problémy pro jakékoli komunální nebo průmyslové zařízení. Vede k kontinuální stratifikaci pevných látek, anaerobním mrtvým zónám a vysoce nevyrovnanému dávkování chemikálií. Tyto kaskádové poruchy v konečném důsledku riskují vážné porušení ekologických předpisů a rozsáhlé odstávky zařízení. Velkoobjemové vyrovnávací (EQ) a kalové nádrže představují vysoce specifické mechanické problémy. Míchačky s horním vstupem často vyžadují cenově nedostupné konstrukční mostní sítě, aby překlenuly velké průměry nádrží. Dobře specifikovaný boční směšovač pro čištění odpadních vod nabízí vysoce účinnou alternativu k těmto těžkopádným instalacím. Potřebujeme od začátku přesně navrhnout dynamiku proudění kapaliny a mechanickou spolehlivost. Tato příručka popisuje přesná technická hodnotící kritéria, která potřebujete pro úspěch. Podrobně zkoumáme zásadní strukturální požadavky a robustní strategie zmírňování rizik. Naučíte se, jak vybrat vysoce účinné míchací systémy schopné zvládnout drsná prostředí s odpadními vodami.

Klíčové věci

• Použití: Jednotky s bočním vstupem jsou konstrukčně a ekonomicky lepší pro velkoprůměrové, velkoobjemové vyrovnávací nádrže vyžadující kontinuální suspendování pevných látek.

• Efektivita vs. smyk: Moderní vysoce účinná křídlová oběžná kola maximalizují čerpání kapaliny (průtok) a zároveň minimalizují smyk a optimalizují spotřebu energie na milion galonů.

• Povinnosti údržby: Hodnotitelé musí upřednostňovat konstrukce mechanických ucpávek vybavených integrovanými uzavíracími mechanismy, které umožňují servis bez vypouštění nádrže.

• Validace: Nákup by měl vyžadovat modelování Computational Fluid Dynamics (CFD) od dodavatelů, aby byly zaručeny výsledky procesu a eliminovány mrtvé zóny před instalací.

Inženýrský případ: Proč směšovač s bočním vstupem pro čištění odpadních vod?

Míchačky s horním vstupem čelí velkým konstrukčním omezením v nádržích s průměrem přesahujícím třicet stop. Vyžadují masivní horní podpůrnou infrastrukturu pro stabilizaci hřídele a motoru. Budování těžkých ocelových mostů přes masivní rozpětí drasticky nafoukne vaše počáteční kapitálové rozpočty. Stavební inženýři musí také počítat s extrémním zatížením větrem a seismickými omezeními při umístění těžkých převodovek vysoko nad úroveň terénu. Alternativně se ponorná míchadla potýkají s významnými problémy v oblasti provozu a dostupnosti. Operátoři se neustále potýkají s jejich vytahováním z hlubokého, zhutněného kalu. Ponorná plavidla také trpí mnohem vyšší mírou mechanického selhání v důsledku úplného ponoření do korozivního prostředí odpadních vod.

Tyto strukturální a přístupové překážky můžeme snadno obejít. Okamžitého snížení kapitálových nákladů dosáhnete úplným odstraněním těžkého přemostění tanku. Operátoři získají neuvěřitelně snadnou údržbu na úrovni terénu. Mechanici mohou provádět servis hnacích motorů a těžkých převodovek přímo ze standardního mola. Nikdy nepotřebují velký jeřáb ke zvednutí zařízení z kapaliny.

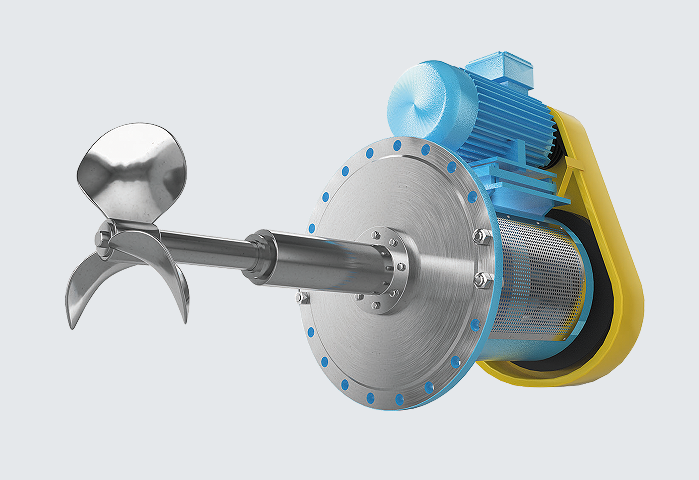

Správně navržený Směšovač s bočním vstupem bez námahy optimalizuje směrové proudění. Velmi efektivně manipuluje s velkými, mělkými nebo proměnlivými nádržemi. Úspěch hodnotíme spíše na základě skutečných výsledků procesu než na základě libovolných ukazatelů výkonu motoru.

Hodnocení úspěchu vyžaduje pozorný pohled na dvě základní metriky:

1. Rovnoměrné míchání pH pro spolehlivé následné fáze chemického ošetření.

2. Prevence usazování pevných látek pomocí kontinuálního zavěšení mimo dno po celé podlaze.

Častá chyba: Konstruktéři často slepě předimenzují výkon motoru. Mylně předpokládají, že větší výkon se automaticky rovná lepšímu míchání. Tento přístup zcela ignoruje účinnost čerpání kapaliny a plýtvá obrovským množstvím elektrické energie.

Aplikační analýza: Vyrovnání a kontrola pevných látek

Vyrovnávací (EQ) nádrže tlumí extrémní výkyvy v průtoku přiváděné odpadní vody. Dokonale stabilizují chemické koncentrace před zahájením fáze biologického nebo chemického čištění. Agitátoři hrají v této předběžné fázi zcela zásadní roli. Zajišťují rovnoměrnou distribuci příchozího surového přítoku. Správné promíchání zabraňuje rozvrstvení tekutiny zcela napříč vodním sloupcem. Minimalizuje také prudké výkyvy dávkování chemikálií ve vašich následných procesech úpravy.

Pevné odpružení představuje další neuvěřitelně přísný provozní požadavek. Vaším hlavním cílem je udržovat celkové nerozpuštěné látky (TSS) vždy homogenní. Použití a míchadlo s bočním vstupem pomáhá vysoce efektivně zamést dno nádrže. Nepřetržitý zametací pohyb zcela zabraňuje hromadění kalu. Vyhnete se nebezpečnému anaerobnímu rozkladu a lokalizovanému vzniku sirovodíkového zápachu. Neupravený usazený kal může také rychle korodovat betonovou podlahu vaší nádrže.

Provozní realita diktuje, že EQ tanky zažívají vysoce proměnlivé hladiny kapaliny. Bouřkové události způsobují masivní nápory, zatímco období sucha vedou do mělkých hloubek. Míchačky musí tyto proměnlivé hloubky kapaliny spolehlivě zvládat bez mechanického namáhání. Inženýři je musí pečlivě umístit do správné výšky. Musíme specifikovat zařízení specificky, abychom zabránili silnému povrchovému víru. Nesprávné umístění způsobuje silné vychýlení hřídele během provozu na nízké úrovni a ničí mechanické ucpávky.

Doporučené postupy pro různé úrovně:

• Nainstalujte směšovače v optimálním nízkém montážním bodě poblíž základny nádrže.

• Využijte frekvenční měniče (VFD) k automatickému snížení provozní rychlosti během událostí na nízké úrovni.

• Nepřetržitě sledujte vibrace zařízení, abyste zjistili vychýlení hřídele dlouho předtím, než dojde k selhání těsnění.

Základní hodnotící kritéria pro průmyslové míchačky s bočním vstupem

Konstrukce oběžného kola určuje přesnou rovnováhu mezi průtokem kapaliny a odběrem energie. Vyhněte se výhradně zastaralým turbínám se šikmými lopatkami pro aplikace s odpadními vodami ve velkém měřítku. Místo toho musíte zadat pokročilá křídlová kola. Inženýři navrhují křídlová křídla speciálně pro vysoký axiální průtok a extrémně nízký smyk. Velmi rychle maximalizují obrat objemu nádrže. Tohoto masivního plynulého pohybu dosáhnete s naprosto minimální spotřebou energie.

Úhly montáže a vložení určují výslednou trajektorii proudění. Úhel horizontálního odsazení zůstává kritický pro úspěch prolnutí. Typicky odsazujeme míchadlo o sedm až deset stupňů od středové osy nádrže. Tato specifická geometrická úprava vytváří masivní vzor proudění po podlaze. Dokonale zabraňuje rotaci pevného těla. Dosáhnete optimálního obratu bez nutnosti drahých vnitřních stěn nádrže, čímž se sníží celkové výrobní náklady.

Ověření poměru výkonu a objemu vyžaduje přísný a nekompromisní technický dohled. Varujte svůj tým, aby se nespoléhal pouze na zastaralá průmyslová pravidla. Metriky jako koňská síla na tisíc galonů často v průmyslových aplikacích zcela selhávají. Musíte trvat na přesných výpočtech Reynoldsových čísel. Při upřesňování průmyslové mixéry s bočním vstupem , nařizují modely CFD dodávané dodavatelem. Tyto modely založte striktně na vaší specifické viskozitě kapaliny, specifické hmotnosti a přesné geometrii nádrže.

Výběr materiálu určuje provozní životnost vašeho zařízení. Všechny smáčené části důkladně posuďte proti korozi a mechanickému oděru. Rotující hřídele a oběžná kola jsou neustále vystaveny agresivním chemikáliím. Mezi typické materiálové specifikace patří nerezová ocel 316L nebo vysoce odolné duplexní slitiny. Aplikace vysoce abrazivních kalů často vyžadují speciální epoxidové nebo silné pryžové povlaky, aby se zabránilo předčasnému opotřebení.

Průvodce výběrem materiálu pro míchání odpadních vod

Snížení rizik: Mechanická těsnění a realita údržby

Mechanické ucpávky představují jediný největší bod selhání tohoto zařízení. Jsou absolutně nejzranitelnější součástí všech míchacích strojů. Když selže vnější těsnění, odpadní voda uniká přímo do okolí. Celý proces tankování se okamžitě zastaví.

Uzavírací mechanismy nádrže poskytují neuvěřitelně důležitou bezpečnostní funkci. Vyhodnoťte míchadla se spolehlivým mechanickým zatahovacím systémem nebo pozitivním uzavíracím límcem. Tento robustní mechanismus utěsňuje otvor nádrže uvnitř. Umožňuje operátorům bezpečně izolovat obsah nádrže zvenčí. Týmy údržby mohou snadno vyměnit ložiska nebo těsnění externě. Tuto opravu provedete, aniž byste museli vypustit miliony galonů neupravené odpadní vody.

Pohonné systémy určují vaši dlouhodobou zátěž údržby zařízení. Porovnejte osvědčenou spolehlivost vysoce výkonných převodovek s paralelním hřídelem se standardními řemenovými převody. Řemenové pohony mohou nabídnout výrazně nižší počáteční pořizovací náklady. Nesou však výrazně vyšší nároky na nepřetržitou údržbu. Pásy čelí vážnému prokluzu a riziku degradace ve vlhkém prostředí průmyslových odpadních vod. Převodové systémy postavené podle standardů AGMA (American Gear Manufacturers Association) poskytují pozitivní přenos výkonu spolehlivě po celá desetiletí.

Kroky pro bezpečnou údržbu těsnění (s použitím uzavíracích objímek):

1. Bezpečně uzamkněte a označte hnací motor hlavního mixéru.

2. Zapněte mechanický zatahovací systém a ručně zatáhněte hlavní hřídel dozadu.

3. Pevně ​​zajistěte vnitřní uzavírací objímku proti vnitřní přírubě nádrže.

4. Bezpečně vypusťte veškerou zbytkovou nebezpečnou kapalinu z vnějšího pouzdra těsnění.

5. Vyjměte sestavu těžkého pohonu a vyměňte kazetu mechanické ucpávky.

Výběr dodavatelů a další kroky

Požadujte od svých potenciálních dodavatelů přísné záruky výkonnosti procesů. Nekupujte těžké míchací zařízení pouze na základě hardwarových specifikací. Profesionální prodejci musí poskytnout písemnou procesní záruku. Tento dokument musí jasně uvádět, že mixér dosáhne požadované suspenze pevných látek nebo doby chemického míchání.

Udělejte z modelování CFD zcela povinný požadavek ve vaší formální žádosti o cenovou nabídku (RFQ). Potřebujete vizuální důkaz vnitřní dynamiky tekutin. Zprávy CFD vám pomohou velmi přesně vizualizovat složité vzorce toků. Dokazují úplnou absenci mrtvých zón kalu dlouho předtím, než cokoliv nainstalujete.

Požádejte dodavatele o komplexní případové studie prokazující dlouhodobou mechanickou spolehlivost. Důrazně doporučujeme vyhodnotit okamžitou síť zákaznické podpory dodavatele. Zajistěte, aby lokálně skladovali náhradní mechanické ucpávky a ložiska. Prostoje závodu se velmi rychle stupňují, když kritické náhradní díly vyžadují nepředvídatelnou mezinárodní přepravu.

Závěr

Výběr vysoce účinného agitačního systému s bočním vstupem vyžaduje vyvážení komplexní dynamiky tekutin s každodenním strukturálním pragmatismem. Plánování preventivní údržby musíte upřednostnit již během počáteční fáze návrhu zařízení. Posuňte se zcela nad rámec standardních katalogových specifikací, abyste zajistili skutečný provozní úspěch. Zapojte zkušené inženýry mixovacích aplikací velmi brzy v časové ose projektu. Poskytněte jim přesné rozměry nádrže, podrobné charakteristiky kapalin a jasně definované cíle procesu. Na míru vám nakonfigurují přesný montážní úhel, profil oběžného kola a robustní technologii těsnění. Žádáme vás, abyste si naplánovali komplexní technickou konzultaci ještě dnes. Vyžádejte si vlastní analýzu míchání a podrobný CFD model speciálně přizpůsobený pro váš EQ tank. Provedení těchto proaktivních kroků zaručuje spolehlivou shodu s odpadními vodami a výrazně minimalizuje budoucí provozní rizika.

FAQ

Otázka: Jaký je ideální úhel umístění pro tankový mixér s bočním vstupem?

A: Typické odsazení 7° až 10° od osy nádrže. To zabraňuje rotaci pevného tělesa (víření) a vytváří zřetelný, zametací obrat kapaliny bez potřeby přepážek na stěnu nádrže.

Otázka: Lze provádět údržbu míchadel s bočním vstupem bez vyprázdnění nádrže na odpadní vodu?

Odpověď: Ano, za předpokladu, že je jednotka specifikována s mechanickým uzavíracím zařízením (často zatahovací hřídel nebo specializovaná objímka), které utěsňuje otvor nádrže při výměně vnějšího těsnění a ložisek.

Otázka: Jak se křídlové oběžné kolo liší od standardních vrtulí v odpadních vodách?

Odpověď: Hydrofoils jsou speciálně navrženy tak, aby produkovaly maximální axiální proudění s minimální turbulencí a smykem. To vyžaduje podstatně méně koňských sil k zavěšení pevných látek ve srovnání se staršími lodními šrouby, což snižuje dlouhodobé náklady na energii.

Otázka: Jsou míchačky s bočním vstupem vhodné pro kaly s vysokou viskozitou?

Odpověď: Jsou účinné až do středních viskozit (typicky do několika tisíc centipoise). U extrémně hustých nenewtonských kalů (>5 % pevných látek) může být k překonání meze průtažnosti zapotřebí více mísičů nebo alternativní technologie.
